Pelaksanaan Pondasi Bore Pile

Pekerjaan pondasi umumnya merupakan pekerjaan awal dari suatu proyek. Oleh karena itu langkah awal yang dilakukan adalah pemetaan terlebih dahulu. Inilah gunanya ilmu ukur tanah. Umumnya yang ngerjain adalah alumni STM geodesi dan pertanahan. Proses ini sebaiknya  dilakukan sebelum alat- alat proyek masuk, karena jika sesudahnya wah susah itu untuk ‘nembak’-nya. Dan dari pemetaan ini dapat diperoleh suatu patokan yang tepat antara koordinat pada gambar kerja dan kondisi lapangan. Bayangin…!! jika salah kerja di tempat orang lain. Bisa kacau itu..!!
Berikut ini adalah tahapan- tahapan awal pekerjaan :

 Foto 1 : Excavator mempersiapkan areal proyek agar alat-alat berat yang lain bisa masuk.

Pekerjaan pondasi tiang bor memerlukan alat- alat berat dalam suatu proyek . Disebut alat- alat berat memang karena bobotnya yang berat, makanya manajer proyek harus dapat memastikan perkerjaan persiapaan apa yang diperlukan agar alat yang berat tersebut dapat masuk ke areal dengan baik. Jika tidak disiapkan dengan baik, bisa saja alat berat tersebut ambles karena daya dukung tanahnya yang jelek.



Foto 2 : Bahkan bila perlu, dipasang juga pelat- pelat baja.

Pelat baja tersebut dimaksudkan agar alat- alat berat tidak ambles jika kekuatan tanahnya diragukan. Jika sampai ambles, untuk ‘ngangkat’ kembali biayanya lebih besar dibanding biaya yang diperlukan untuk mengadakan pelat- pelat tersebut. Perlu tidaknya pelat-pelat tersebut tentu didasarkan dari pengalaman- pengalaman sebelumnya, nggak ada itu di buku teks. Itu yang saya maksud dengan ‘seni’ agar pekerjaan lancar. Coba, di buku mana itu ada..!?

Foto 3 : Pekerjaan penulangan pondasi tiang bor.

Paralel dengan pekerjaan persiapan, maka pembuatan penulangan tiang bor telah dapat dilakukan. Ini penting, karena jangan sampai sudah dibor, eh ternyata tulangannya belum siap. Jika tertunda lama, tanah pada lubang bor bisa rusak (mungkin karena hujan atau lainnya). Bisa- bisa perlu dilakukan pengerjaan bor lagi. Pemilihan tempat untuk merakit tulangan juga penting, tidak boleh terlalu jauh, masih terjangkau oleh alat- alat berat tetapi tidak boleh sampai mengganggu manuver alat- alat berat itu sendiri. Ini gambar detail strukturnya, biasanya digambarkan seperti ini. Ini fondasi franki yang terkenal itu, yang dibagian bawahnya membesar. Itu khas-nya Franky. Ada yang diameternya lebih dari 1 m, tapi prinsipnya hampir sama. Kedalaman pondasi adalah sampai tanah keras (SPT 50) dalam hal ini adalah 17-18 m (lokasi di Bogor).

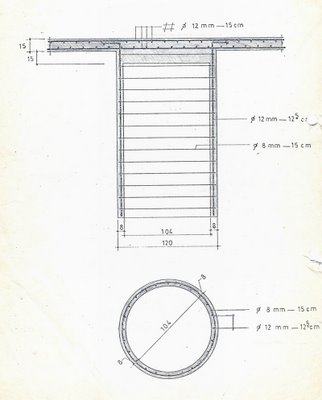

Gambar 4 Detail Pondasi Franki

Jika alat-alat berat sudah siap, juga tulangan- tulangannya, serta pihak ready mix concrete-nya sudah siap, maka dimulailah proses pengeboran. Skema alat- alat bornya adalah.

Gambar diatas bisa menggambarkan secara skematik alat- alat yang digunakan untuk mengebor. Dalam prakteknya, mesin bor-nya terpisah sehingga perlu crane atau excavator tersendiri seperti ini.

Foto 5 : Persiapan Alat Bor

Perhatikan mesin bor warna kuning belum dipasangkan dengan mata bornya yang dibawah itu. Saat ini difoto, alat bor sedang mempersiapkan diri untuk memulai.

Foto 6. tahapan Awal Pengeboran

Kecuali alat bor dengan crane terpisah, pada proyek tersebut juga dijumpai alat bor yang terintegrasi dan sangat mobile. Mungkin ini yang lebih modern, tetapi kelihatannya jangkauan kedalamannya lebih terbatas dibanding yang sistem terpisah. Mungkin juga, karena diproyek tersebut ada beberapa ukuran diameter tiang bor yang dipakai. Jadi pada gambar- gambar nanti, fotonya gabungan dari dua alat tersebut.

Pengeboran
Ini merupakan proses awal dimulainya pengerjaan pondasi tiang bor, kedalaman dan diameter tiang bor menjadi parameter utama dipilihnya alat-alat bor. Juga terdapatnya batuan atau material dibawah permukaan tanah. Ini perlu diantisipasi sehingga bisa disediakan metode, dan peralatan yang cocok. Kalau asal ngebor, bisa-bisa mata bor-nya stack di bawah. Biaya itu. Ini contoh mesin bor dan auger dengan berbagai ukuran siap ngebor.

Foto 7. Mesin Bor dan Auger

Setelah mencapai suatu kedalaman yang ‘mencukupi’ untuk menghindari tanah di tepi lubang berguguran maka perlu di pasang casing, yaitu pipa yang mempunyai ukuran diameter dalam kurang lebih sama dengan diameter lubang bor.

Foto 8. Persiapan Pemasangan casing

Perhatikan mesin bor-nya beda, tetapi pada prinsipnya cara pemasangan casing sama: diangkat dan dimasukkan pada lubang bor. Tentu saja kedalaman lubang belum sampai bawah, secukupnya. Kalau nunggu sampai kebawah, maka bisa-bisa tanah berguguran semua. Lubang tertutup lagi. Jadi pemasangan casing penting.

Foto 9. Casing yang telah tertanam di dalam tanah


Setelah casing terpasang, maka pengeboran dapat dilanjutkan. Gambar di atas, mata auger sudah diganti dng Cleaning Bucket yaitu untuk membuang tanah atau lumpur di dasar lubang.

Foto 8. Pembersihan lumpur dan tanah di dalam lubang

Jika pekerjaan pengeboran dan pembersihan tanah hasil pengeboran dan akhirnya sudah menjadi kondisi tanah keras. Maka untuk sistem pondasi Franky Pile maka bagian bawah pondasi yang bekerja dengan mekanisme bearing dapat dilakukan pembesaran. Untuk itu dipakai mata bor khusus, Belling Tools sebagai berikut.

Foto 10. Penggunaan mata bor Belling Tool untuk pengeboran tanah keras.

Akhirnya setelah beberapa lama dan diperkirakan sudah mencapai kedalaman rencana maka perlu dipastikan terlebih dahulu apakah kedalaman lubang bor sudah mencukupi, yaitu melalui pemeriksaan manual.



 Foto 11. Pemeriksaan kedalaman manual pondasi

Perlu juga diperhatikan bahwa tanah hasil pemboran perlu juga dichek dengan data hasil penyelidikan terdahulu. Apakah jenis tanah adalah sama seperti yang diperkirakan dalam menentukan kedalaman tiang bor tersebut. Ini perlu karena sampel tanah sebelumnya umumnya diambil dari satu dua tempat yang dianggap mewakili. Tetapi dengan proses pengeboran ini maka secara otomatis dapat dilakukan prediksi kondisi tanah secara tepat, satu persatu pada titik yang dibor. Apabila kedalaman dan juga lubang bor telah ‘siap’, maka selanjutnya adalah penempatan tulangan rebar.

Foto 12. Pengangkatan tulangan
Jika perlu, mungkin karena terlalu dalam maka penulangan harus disambung di lapangan. Ngangkatnya bertahap.

Foto 13. Penyambungan tulangan pondasi

Ini kondisi lubang tiang bor yang siap di cor.

Gambar 14. Kondisi lubang pondasi yang telah siap di cor

Pengecoran beton :

Setelah proses pemasangan tulangan baja maka proses selanjutnya adalah pengecoran beton. Ini merupakan bagian yang paling kritis yang menentukan berfungsi tidaknya suatu pondasi. Meskipun proses pekerjaan sebelumnya sudah benar, tetapi pada tahapan ini gagal maka gagal pula pondasi tersebut secara keseluruhan.
Pengecoran disebut gagal jika lubang pondasi tersebut tidak terisi benar dengan beton, misalnya ada yang bercampur dengan galian tanah atau segresi dengan air, tanah longsor sehingga beton mengisi bagian yang tidak tepat.

Adanya air pada lobang bor menyebabkan pengecoran memerlukan alat bantu khusus, yaitu pipa tremi. Pipa tersebut mempunyai panjang yang sama atau lebih besar dengan kedalaman lubang yang dibor.

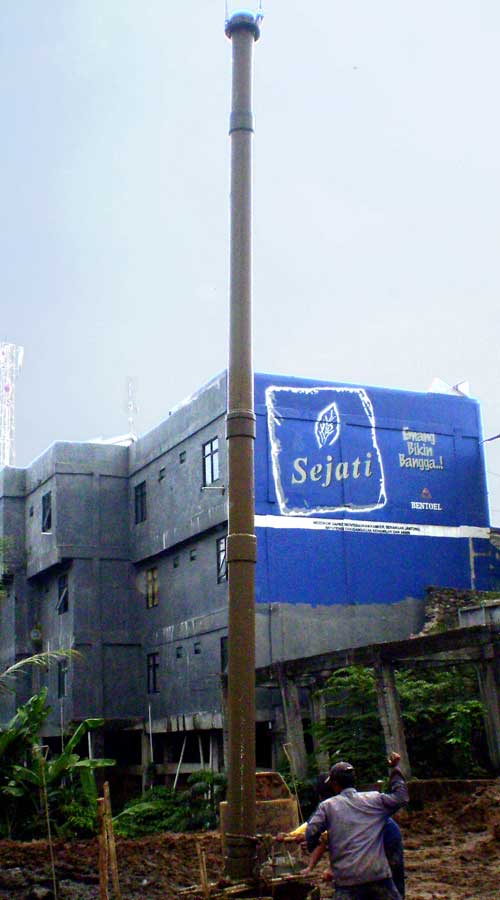

Foto 14. Pipa Tremi untuk pengecoran

Cukup panjang kan..? Inilah yang disebut pipa tremi. Foto ini cukup menarik karena bisa mengambil gambar mulai dari ujung bawah sampai ujung atas. Ujung di bagian bawah agak khusus lho, nggak berlubang biasa tetapi ada detail khusus sehingga lumpur tidak masuk kedalam tetapi beton di dalam pipa bisa mendorong keluar. Mau tahu detailnya..?

Foto 15. Pengecoran dengan pipa tremi

Yang teronggok di bawah adalah corong beton yang akan dipasang di ujung atas pipa tremi, tempat memasukkan beton segar. Yang di bawah ini pekerjaan pengecoran pondasi tiang bor di bagian lain, terlihat mesin bor (warna kuning) yang difungsikan crane-nya (mata bor nya nggak dipasang, mesin bor non-aktif).

Posisi sama seperti yang diatas, yaitu pipa tremi siap dimasukkan dalam lobang bor.

Pipa tremi sudah berhasil dimasukkan ke lubang bor. Perhatikan ujung atas yang ditahan sedemikian sehingga posisinya terkontrol (dipegang) dan tidak jatuh. Corong beton dipasang. Pada kondisi pipa seperti ini maka pengecoran beton siap. Truk readymix siap mendekat.

Pada tahap pengecoran pertama kali, truk readymixed dapat menuangkan langsung ke corong pipa tremi seperti kasus di atas. Pada tahap ini, mulailah pengalaman seorang supervisor menentukan.
Kenapa ?

Karena pipa tremi tadi perlu dicabut lagi. Jadi kalau beton yang dituang terlalu banyak maka jelas mencabut pipa yang tertanam menjadi susah. Sedangkan jika terlalu dini mencabut pipa tremi, sedangkan beton pada bagian bawah belum terkonsolidasi dengan baik, maka bisa-bisa terjadi segresi, tercampur dengan tanah. Padahal proses itu semua kejadiannya di bawah, di dalam lobang, nggak kelihatan sama sekali. Jadi pengalaman supervisi atau operator yang mengangkat pipa tadi memegang peran sangat penting. Sarjana baru lulus pasti kesulitan mengerjakan hal tersebut. Pada kasus ini, tidak hanya teori, lha itu seninya di lapangan. Perlu feeling yang tepat. Ingat kalau salah, pondasi gagal, cost-nya besar lho.

Jangan sepelekan aba-aba seperti di atas. Belum tentu seorang sarjana teknik sipil yang baru lulus dengan IP 4.0 bisa mengangkat tangan ke atas secara tepat. Karena untuk itu perlu pengalaman. Jadi menjadi seorang engineer tidak cukup hanya ijazah sekolah formil, perlu yang lain yaitu pengalaman yang membentuk mental engineer yang handal.

Jika beton yang di cor sudah semakin ke atas (volumenya semakin banyak) maka pipa tremi harus mulai ditarik ke atas. Perhatikan bagian pipa tremi yang basah dan kering. Untuk kasus ini karena pengecoran beton masih diteruskan maka diperlukan bucket karena beton tidak bisa langsung dituang ke corong pipa tremi tersebut.

Adanya pipa tremi tersebut menyebabkan beton dapat disalurkan ke dasar lubang langsung dan tanpa mengalami pencampuran dengan air atau lumpur. Karena BJ beton lebih besar dari BJ lumpur maka beton makin lama-makin kuat untuk mendesak lumpur naik ke atas. Jadi pada tahapan ini tidak perlu takut dengan air atau lumpur sehingga perlu dewatering segala. Gambar foto di atas menunjukkan air / lumpur mulai terdorong ke atas, lubang mulai digantikan dengan beton segar tadi.

Proses pengecoran ini memerlukan supply beton yang continuous, bayangkan saja bila ada keterlambatan beberapa jam. Jika sampai terjadi setting maka pipa treminya bisa tertanam lho dibawah dan nggak bisa dicabut. Sedangkan kalau keburu di cabut maka tiang beton bisa tidak continue. Jadi bagian logistik / pengadaan beton harus memperhatikan itu.

Jika pengerjaan pengecoran dapat berlangsung dengan baik, maka pada akhirnya beton dapat muncul dari kedalaman lobang. Jadi pemasangan tremi mensyaratkan bahwa selama pengecoran dan penarikan maka pipa tremi tersebut harus selalu tertanam pada beton segar. Jadi kondisi tersebut fungsinya sebagai penyumbat atau penahan agar tidak terjadi segresi atau kecampuran dengan lumpur.
Sampai tahap ini pekerjaan tiang bor selesai.

Sumber : www.wiryanto.wordpress.com

Untuk perencanaan struktur atas gedung dengan ETABS bisa baca di sini.

----------------
NB :

Jika ingin mencopy Artikel ini, mohon cantumkan juga sumbernya. Kami menghargai Anda, sebagaimana Anda juga menghargai Kami. Terima kasih

-

UHPC, Beton Mutu Tinggi Sekuat Baja

Pada tahun 1950an, saat beton untuk pertama kalinya diperkenalkan di dunia konstruksi Indonesia oleh alm. Prof. Roosseno, Bapak Beton Indonesia, sebagai bahan konstruksi yang handal dan murah. Sebagai dosen dan ahli struktur beliau sangat giat memperkenalkan teknologi dan konstruksi beton. Beliau mengajarkan bagaimana membuat campuran beton, yang bahan dasarnya mudah didapat, terdiri dari murni 3 bahan dasar yaitu: semen, agregat kasar / halus, dan air, sesuai dengan kekuatan yang diinginkan, yaitu sekitar 200 kg/cm² – 250 kg/cm². Kekuatan beton saat itu kalau dibandingkan dengan kekuatan baja yang mencapai 2400 kg/cm² hanyalah sepersepuluhnya.

Research grant 2008 dari Konrad Adenauer Foundation yang diperoleh penulis, memberi kesempatan kepada penulis untuk mendalami beton sebagai material konstruksi yang High Tech, berbasis TEKNOLOGI NANO. Di Institute of Structure, University of Kassel, tempat penulis bekerja, Prof. Schmidt dan Prof. Fehling, selama satu dekade ini telah melakukan penelitian berbasis teknologi nano, untuk membuat campuran beton dengan kekuatan tekannya mencapai kekuatan baja, yaitu sebesar 2000 kg/cm² – 2500 kg/cm². Beton generasi baru ini dikenal dengan nama Ultra High Performance Concrete disingkat UHPC.

Susunan gradasi dari material yang membentuk beton generasi baru ini berbeda dengan susunan gradasi beton konvensional yang terletak pada rentang ukuran makro. Susunan gradasi dari material UHPC terdiri dari partikel partikel sangat halus terletak pada ukuran submikrokopis, dengan rentang ukuran nanometer disingkat nm (10-9 m) sampai ukuran 0,5 mm, yang terdiri dari mikrosilika (yang berukuran antara 50- 1000 nm), partikel semen (dengan ukuran antara 2- 100 µm) dan pasir halus (dengan ukuran antara 10 – 500 µm).

Dengan basis teknologi nano terbuka jalan untuk melakukan optimasi untuk mendapatkan susunan material pada suatu volume tertentu yang ultra padat atau disebut sebagai packing density. Kepadatan yang sangat tinggi diperoleh karena ruang-nruang kosong yang ada diantara partikel- partikel yang berukuran relatif besar seperti partikel semen dapat diisi butiran debu halus berukuran nanometer seperti mikrosilika ataupun partikel mineral lainnya, bersifat reaktif maupun tidak. Dengan demikian terbentuklah UHPC sebagai beton dengan susunan struktur yang sangat padat, dimana pori- pori yang terbentuk berada dalam ukuran 2 nm, lebih kecil dari ukuran kapiler atau praktis tidak mengandung lagi pori-pori berukuran kapiler.

Gambar 1 : Prinsip pengisian pori-pori pada material UHPC (Sumber: Schmidt)

  Gambar 2 : foto REM beton konvensional. (lebar gambar 23 µm)

Gambar 3 : Foto REM UHPC (lebar gambar 7 µm)

(Sumber : Schmidt)

Gambar 1 memperlihatkan prinsip susunan berbagai ukuran partikel halus yang mengisi pori-pori dan membentuk packing density dari material UHPC, sedangkan Gambar 2 adalah hasil foto REM (Raster Elektron Mikroskop) untuk beton konvensional dan UHPC. Pada beton konvensional terlihat jelas pori-pori beton dalam ukuran kapiler, sedangkan pada UHPC pori-pori kapiler ini tidak lagi terlihat. Kekuatan tinggi pada UHPC terutama disebabkan karena rendahnya porositas yang ada pada material UHPC, dimana semen sebagai matrix, mengikat partikel halus mikro silika yang bersifat reaktif maupun partikel halus mineral lainnya yang tidak reaktif dengan pasir halus sebagai aggregat, membentuk susunan struktur material yang homogen.

Akibat sedikitnya pori-  pori yang ada pada suatu volume tertentu dari UHPC, maka pada campuran UHPC jumlah air dapatlah dikurangi sampai mencapai kurang lebih 20 % dari berat semen. Untuk menjamin agar campuran UHPC yang sedikit air ini dapat tetap dikerjakan, maka pada campuran UHPC diberi tambahan superplastisizer, yang paling baik adalah superplastisizer dengan tipe Polycarboxylatether (PCE). Superplastisizer ini akan secara effektif membuat beton segar, yang walaupun kandungan airnya sedikit, menjadi sangat plastis sehingga dapat dikerjakan pengecorannya ke dalam cetakan..

Akibat tingginya kekuatan yang ada pada UHPC, beton ini mempunyai keruntuhan yang sangat getas. Energi yang tersimpan sebelum mencapai keruntuhan sangatlah besar, energi yang besar ini akan terlepas layaknya sebagai ledakan pada saat UHPC mengalami keruntuhan. Untuk memperbaiki daktilitas dari UHPC agar keruntuhannya tidak tiba-tiba, maka pada campuran UHPC diberikan serat baja ukuran diameter 0,15mm dan panjang 6 mm dalam jumlah tertentu.

Dengan tercapainya kekuatan beton yang menyamai kekuatan baja, maka dengan UHPC dapat dibuat desain konstruksi beton yang lebih estetik yaitu konstruksi yang ringan dan langsing. Ringannya berat sendiri struktur UHPC memungkinkan dicapainya bentang yang lebih lebar maupun bertambahnya tinggi bangunan. Selain mempunyai kekuatan tinggi, UHPC sebagai material tanpa pori-pori kapiler akan memberikan kinerja yang jauh lebih baik daripada beton konvensional. Tingginya packing density menyebabkan UHPC mengalami proses karbonisasi yang minimal, daya tahan terhadap abrasi zat- zat kimia berbahaya sangat baik, memberi perlindungan terhadap korosi tulangan di dalam kontruksi juga lebih baik. Berbagai keunggulan tersebut diataslah yang menyebabkan para peneliti lebih suka menggunakan istilah Ultra High Performance daripada istilah Ultra High Strength.

Berdasarkan hasil-hasil yang positip didapatkan pada penelitian dibidang UHPC, maka pemerintah Jerman telah menyetujui penggunaan dana penelitian sebesar 10 Juta EUR untuk dipakai penelitian dibidang UHPC di berbagai universitas di Jerman. UHPC adalah hanya salah satu contoh penggunaan Teknologi Nano untuk mengembangkan material baru di bidang konstruksi, yang tentu saja layak untuk diteliti dan dikembangkan penggunaannya di Indonesia.

Alat Foto REM yang terdapat di Foto Labor, Institute for concrete Technologie, University of Kassel, membantu untuk menemukan komposisi material berukuran nano untuk UHPC.



Prof. Dr. Ing HArianto Hardjasaputra bersama Prof. Michael Schmidt, sebagai Direktur Institute for Concrete Technology, dengan fokus penelitian untuk dapat menemukan beton baru UHPC berbasis teknologi nano. Atas undangan dari UPH, Prof. M. Schmidt akan hadir pada 2 nd International Conference of EACEF, di Langkawi Island , Malaysia, sebagai Keynote Speaker.

Renovasi Beton Pasca Kebakaran

Beton bertulang umumnya dapat diperbaiki kembali setelah mengalami kebakaran. Prosedur yang umum dilakukan untuk mengukur tingkat kerusakan yang terjadi pada elemen- elemen struktur beton bertulang. Artikel perancangan konstruksi ini menguraikan tentang bagaimana kita harus mengumpulkan data dari sebuah gedung pasca kebakaran, menentukan klasifikasi kerusakan struktur, menentukan factor kerusakan dan merencanakan perbaikan/ perkuatan struktur, serta bagaimana pengaruh suatu kebakaran terhadap struktur beton bertulang.

Pengaruh kebakaran terhadap struktur beton

Warna beton dapat berubah akibat pemanasan, karena itu warna dapat dipakai sebagai indikasi temperature maksimum yang telah terjadi dan lama api ekuivalen. Pengaruh baja dari kenaikan suhu dan pendinginan juga telah banyak diteliti. Untuk baja giling panas, umumnya kekuatannya pulih pada saat setelah dingin kembali. Apabila mengalami kenaikan suhu tidak melebihi 600° celcius. Diatas suhu ini akan terjadi penurunan permanent dari kuat leleh baja.

Mengingat kedua hal tersebut

Pagoda Tahan Gempa

Ketika bencana gempa bumi mengguncang jepang, pagoda- pagoda yang berdiri di sana tetap berdiri tegar, tanpa mengalami kerusakan yang berarti. Hal ini, sebagaimana ditulis oleh Veda Atsushi dalam majalah Nipponia. Jepang, memang merupakan negara yang mengalami banyak gempa bumi serius. Tetapi, tidak ada catatan tentang sebuah pagoda yang runtuh, selama terjadi gempa tersebut. Gempa bumi Hanshin Awaji pada tahun 1995, misalnya, telah banyak meruntuhkan bangunan tinggi dan modern di Kobe. Namun, tidak satu pun dari 13 pagoda bertingkat tiga di sekitar provinsi Hyogo yang rusak. Mengapa hal ini bisa terjadi?

Pertama, bahan yang digunakan. Setiap bagian struktur dari pagoda tersebut, terbuat dari kayu. Apabila kayu tersebut mengalami gaya, maka ia akan melengkung atau memilin, sehingga tidak mudah patah. Dan ketika gaya itu hilang, kayu akan kembali ke bentuk semula. Karena sifat kayu yang fleksibel, gaya yang diakibatkan oleh gempa dapat diserap dengan baik. Secara struktural untuk mengimbangi sifat kayu yang fIeksibel kayu dikunci bersama sama, hampir tidak menggunakan paku sama sekali, dengan cara memasukkan bagian ujung yang dipahat lebih tipis dan sempit ke dalam lubang. Jadi, apabila permukaan tanah mulai bergoyang, maka permukaan kayu di dalam sambungan tersebut akan terpilin dan saling bergesekan. Hal ini mampu mencegah gaya gempa, agar tidak tersalur ke bagian atas menara. Ada sekitar seribu sambungan pin yang besar di dalam pagoda yang menyebabkan struktur menjadi flexible.

Pada dasamya, pagoda tersebut adalah sejumlah struktur, seperti kotak yang ditempatkan di atas kotak lainnya, mirip jubako (kotak kayu untuk menyimpan makanan dimana kotak ini dapat ditumpuk satu di atas yang lainnya, dengan mencocokan bagian bawah dati salah satu kotak dengan bibir kotak di bawahnya). "Kotak- kotak" ini semua, di¬kunci bersama- sama dengan sambungan pin. Kalau tanah bergoyang, masing-masing lapisan kotak akan bergoyang perla¬han dan akan terlepas dari yang lainnya.Setiap lapisan kotak, memperbolehkan sejumlah goyangan tertentu. Akan tetapi, apabila mereka bergoyang terlalu jauh dari pusat, maka akan jatuh. Pada zaman dahulu, seorang tukang kayu yang ahli dalam teknik konstruksi, sangat memperhatikan hal tersebut, ketika gempa bumi yang sangat besar terjadi. Ia memperhati¬kan, bahwa ketika lapisan kotak paling bawah bergoyang ke kiri, kotak di atasnya bergoyang ke kanan, kotak diatasnya lagi bergoyang ke kiri dan seterusnya.

Paling menarik, adalah komponen struktur untuk mencegah akan terjadinya hal ini. Sebuah percobaan dengan menggunakan menara dari 5 buah mangkok yang berdiri terbalik di atas baki. Apabila   maka mangkok-mangkok akan jatuh. Akan tetapi, apabila dibuat sebuah lubang pada bagian bawah setiap mangkuk, kemudian dimasukkan  sumpit panjang melalui lubang tersebut serta menguncinya secara vertikal. Mangkuk- mangkuk ini akan menjadi sebuah menara yang kokoh dan tetap berdiri, walaupun baki tempat berdirinya mangkuk tersebut digoyangkan. Apabila salah satu mangkuk bergerak ke salah satu sisi maka mangkuk yang lainnya akan ditarik kembali oleh sumpit.

Apabila salah satu kotak mencoba bergeser ke pinggir, tiang yang kokoh akan mengembalikannya ke tengah. Selama gempa bumi terjadi, tiang di tengah akan bergoyang sedikit, seperti pendulum terbalik, melawan gaya gempa. Semua faktor untuk kestabilan ini, fIeksibilitas, sambungan pin, konstruksi se¬perti kotak berlapis, kemampuan bergoyang dan keamanan grendel kunci vertikal digabungkan dalam sebuah struktur yang mirip dengan sebuah pohon willow dalam goyangan dan daya tahannya terhadap gempa bumi.

Jenis struktur yang mengagumkan dan dibangun dengan logis ini, telah ada di Jepang selama lebih dari seribu tahun. Pagoda tersebut, memang didesain sesuai dengan kondisi Jepang yang sering mengalami gempa bumi. Konsep desain struktur dari benua Asia yang mungkin digabungkan dengan metode konstruksi tiang yang digunakan di bangunan Jepang sejak zaman kuno, misal¬nya penggalian di daerah Sinnai Maruya¬ma di Propinsi Aomori menampakkan bahwa enam buah tiang kayu yang besar digunakan untuk menyangga bangunan.

Strategi struktural yang ditemukan pada pagoda di Jepang, terlihat pula pada beberapa bangunan tinggi yang ada sekarang. Bangunan batu yang lebih tua, dibuat kokoh dan keras agar dapat menahan gempa, seperti sebuah pohon ek. Bangunan baru didesain untuk menjadi fleksibeL bergoyang secukupnya untuk meniadakan gaya gempa, seperti sebatang pohon pillow, juga seperti pagoda di Jepang. Berlapis- lapis karet yang berat diletakkan di bawah pondasi. Mekanisme pengatur dengan desain rangka yang saling mengunci digunakan pada tiang, balok, dinding dan komponen struktur lainnya. Tangki air setengah penuh diletakkan di atap, sehingga air yang bergerak selama gempa dapat menetralkan gaya gempa.

Kelebihan Menggunakan Struktur Baja untuk Jembatan

Pembangunan jembatan sudah mengambil banyak bentuk struktural dari tahun ke tahun. Jembatan  yang dapat dilalui bisa digolongkan berdasarkan fungsinya seperti jalan raya, jalan kereta api, pejalan kaki, dan semacamnya. Secara struktur dapat dibagi ke dalam kategori bahan dari baja atau beton. Walaupun baja sudah umum digunakan dalam konstruksi jembatan, tapi kemajuan terakhir di teknologi material, besi baja telah memberikan dampak yang besar terhadap perkembangan perencanaan jembatan.

Keuntungan memakai material besi/ baja daripada beton

Selain kapasitas baja untuk menahan beban berat selama masa layan, perencanaan juga harus memasukkan faktor arsitektur. berdasarkan pertimbangan itu
, jembatan baja menawarkan beberapa keuntungan daripada beton.
1. Besi baja mempunyai kuat tarik  dan kuat tekan yang tinggi, sehingga dengan material yang sedikit bisa memenuhi kebutuhan struktur.
2. Keuntungan lain bisa menghemat tenaga kerja karena besi baja diproduksi di pabrik, sehingga  di lapangan hanya tinggal pemasangannya saja.
3. Setelah selesai masa layan, besi baja bisa dibongkar dengan mudah dan dipindahkan ke tempat lain, setelah masa layan, jembatan baja bisa dengan mudah diperbaiki dari karat yang menyebabkan penurunan kekuatan strukturnya.
4. Pemasangan jembatan baja di lapangan lebih cepat dibandingkan dengan jembatan beton dan memerlukan ruang yang relatif kecil di lokasi konstruksi. Ini adalah salah satu  keuntungan  dari jembatan baja ketika lokasi itu berhubungan dengan lokasi proyek padat dan sempit.
5. Rendahnya biaya pemasangan, jadwal konstruksi yang lebih cepat, dan keselamatan kerja sewaktu pemasangan lebih terjamin.

Kelemahan memakai material besi/ baja daripada beton

Tapi baja juga memiliki kelemahan seperti :
1. Bisa berkarat
2. Lebih berisik jika dilewati beban seperti kereta api.
Karena itu ada penelitian dan pengembangan untuk masalah ini yaitu mengembangkan baja mutu tinggi tahan korosi yang sangat berguna jika jembatan berada di daerah laut yang kadar garamnya tinggi. Untuk mengatasi kebisingan , maka dikembangkan beton komposit dengan baja di atas permukaannya, sehingga bisa menurunkan tingkat kebisingan.

Penelitian di dalam kualitas baja yang digunakan di dalam pembangunan jembatan, bersamaan dengan metoda-metoda konstruksi lainnya , sudah membuat produksi dan pemasangan jembatan baja bentang yang panjang. Dan komponen struktur baja dapat dibuat sepanjangnya- panjangnya dan pemasangan  dapat dibagi menjadi beberapa blok-blok, Sedangkan pengiriman komponen dan pemasangan di lapangan  dapat bekerja dengan cepat dan  mudah. Jembatan baja dapat dikhususkan untuk  dibengkokkan atau disesuaikan dengan  kondisi- kondisi di lapangan dengan sempurna.  Di mana lokasi berisi sebagian besar dari lumpur dan bumi lemah, konstruksi dari suatu jembatan baja dapat dilakukan dengan mudah dan aman karena berat baja hanya 25 - 35 % dari  bobot mati struktur beton yang setara.

Salah satu keuntungan besi baja dalam masalah keamanan strukturnya adalah besi baja mempunyai kekuatan struktur yang pasti bila dibandigkan dengan beton yang kekuatan strukturnya berubah berdasarkan campuran semen dan airnya. Karena diproduksi di pabrik, besi baja mempunyai kualitas yang seragam dan ketelitian ukuran yang tinggi daripada beton. Beban angin juga menjadi lebih kecil dalam jembatan yang memakai material baja. Ini dikarenakan material struktur dengan memakai baja lebih kecil daripada  jembatan dari beton. Besi itu juga sangat keras, sehingga walaupun sudah mencapai titik leleh karena beban jembatan,besi baja masih bisa kembali ke bentuk asalnya, berbeda dengan beton yang sangat rapuh, sekali dia meregang  akan retak. Bila beton meregang dalam waktu lama, beton cenderung untuk menyusut dan deformasinya akan menghasilkan retak. Sedangkan baja tidak bermasalah seperti beton yang punya kecenderungan untuk retak sewaktu masa pengecoran karena efek pengeringan. Dalam hal ini jembatan baja lebih bagus dari beton dari sisi penampilan. Dalam hal gempa baja juga menunjukkan daya tahannya daripada beton.

Usaha Meningkatkan Mutu Beton

Dr. lr. FX Supartono menjelaskan  pada dasarnya beton bermutu tinggi merupakan beton yang memiliki kekuatan  tinggi, namun param¬eter beton mutu tinggi sangat beragam, tergantung di mana ia berada. Di Indonesia, beton dengan kekuatan di atas 50 Mpa sudah digolongkan beton mutu tinggi, sementara di Australia beton berkuatan 200 MPa merupakan hal blasa. Di China, dengan menggunakan agregat sintetik, telah ada beton hingga 300 MPa. Dalam perkembangan konstruksi beton modern, beton dituntut menjadi material konstruksi yang bermutu tinggi sekaligus berkinerja tinggi. Pada betonsegar, mudah dalam pengerjaan pengecoran (workable), panas hidrat yang rendah (low heat of hydration), susut relatif rendah pada saat penge¬ringan, memiliki tingkat waktu ikat awal (acceleration) atau penundaan (retardation) yang baik, serta mudah dipompakan ke tempat yang lebih tinggi, merupakan beberapa tuntutan yang harus dapat dipenuhi beton bermutu dan berkinerja tinggi.

Sementara,
pada beton yang sudah mengeras, beton bermutu  dan berkinerja tinggi dituntut memiliki kekutan tekan yang tinggi, kuat tarik yang baik, kuat tekan awal yang tinggi, perilaku yang daktail (liat), kedap udara dan air, tahan terhadap abrasi dan korosi sulfat, penetrasi klorida yang rendah, muai susut yang rendah, dan awet.

Bahan aditif

Untuk meningkatkan kinerja beton, terdapar beberapa cara yang bisa dilakukan. Pertama, mengurangi porosi beton dengan cara mengurangi jumlah air dalam adukan beton. Kedua, menambahkan aditif mineral seperri silicafume, copper slog atau abu terbang (fly ash). Ketiga, menambahkan serat pada adukan beton. Keempat, menggunakan beton dengan sifat pemadatan mandiri atau self compacting concrete. Menurut Dr. lr. FX Supartono, dalam pembuatan beton, semen merupakan satu komponen yang paling mahal sehingga sangat menentukan harga beton. Salah satu cara menekan harga beton adalah dengan mengurangi penggunaan semen. Namun, untuk menghasilkan beton bermutu dan berkineria tinggi, jumlah se¬men yang dikurangi harus digantikan dcngan zat aditif lain. Dr. lr. FX Supartono menganjurkan untuk. menggunakan limbah industri metal seperri silicafume dari industri silica dan copper slag yang merupakan limbah pada tungku pembakaran tembaga, atau menggunakan abu terbang dari limbah pembakaran batu bara.

1. Mikrosilika

Silicafume atau disebut juga mikrosilika merupakan limbah yang memiliki kandungan silica (SiO2) mencapai 85-95% Ukuran butiran silika yang sangat halus berkisar 0,1-¬ 1µm. Lebih kecil dibandingkan butiran semen yang bekisar 5-50 µm. Jika ditambahkan pada adukan beton, akan mengisi rongga rongga di antara butiran semen sehingga beton akan menjadi lebih kompak dan padat.

Selain itu, rnikrosilika akan bereaksi dengan C3S dan C2S dalam semen dan menghasilkan gel CSH-2 yang akan membentuk suatu  ikatan gel yang kuat dan padat di di dalam beton. Selanjutnya, reduksi kalsium hidroksida (CaOH) oleh Si02 akan mengurangi unsur pembentuk ettringite sehiogga mengurangi sensitivitas beton terhadap serangan sulfat. Karenanya, beton tidak mudah ditembus air serta tidak mudah mengalami korosi. Karena harga mikrosilikon masih mahal, umumnya penggunaan mikrosilika hanya 3-10% dari berat semen dalam adukan beton.

 Komposisi abu terbang (fly ash) hampir sama dengan mikrosilika, tetapi kadar silika (SiO2) yang terkandung di dalamnya lebih rendah, hanya sekitar 40-65% saja. Efek fly ash terhadap beton juga hampir sama dibanding menggunakan aditif mikrosilika. Namun gel CSH-2 vang dihasilkan lebih rendah sehingga kekompakan dan kepadatan beton juga rendah. Untuk meningkatkan mutu beton yang menggunakan fly ash, maka kadarnya harus lebih banyak, yaitU 20% dari total berat semen dalam beton.


2. Copperslag

Copper slag merupakan salah satu dari ground granu¬lated blast furnace. slag (GGBFS) atau ampas bijih dan tungku perapian. Komposisi bahannya mendekati semen dan harganya relatif lebih murah. Copper slag bisa sebagai aditif yang sekaligus mengantikan semen dalam adukan beton. Sering kali dalam praktik di lapangan persentase dibuat cukup tinggi, berkisar antara 20-65%.

Copper slag yang menggantikan sebagian semen memberikan beberapa keuntungan. Pertama, panas hidrasi dan muai susut beton akao berkurang sehingga memperbaiki kinerja beton. Kedua, harga beton akan lebih murah. Ketiga, dengan mengurangi konsumsi semen, berarti juga akan mengurangi energi dalam proses pembuatan semen dan mengurangi polusi yang disebabkan proses produksi semen. Keempat, dengan menggunakan bahan limbah, berarti secara nyata telah menerapkan teknologi material berkelanjulan (sustainable material technology). "Penggunaan limbah merupakan satu bentuk peran serta kita melestarikan lingkungan," terang Dr. lr. FX Supartono yang juga memimpin perusahaan konsultan PT Partono Fondation.

Penelitian yang dilakukan Departemen Teknik Sipil Universitas Tarumanagara menunjukkan bahwa penggantian sebagian semen dengan copper slag, dengan porsi 10-40%, dapat menghasilkan beton berkekuatan 60-75 MPa, tergantung pada kehalusan copper slag. Ada dua rnacam ukuran kehalusan yang digunakan, yaitu 90’  cm2 / grm dan 1.184 cm2/grm. Semakin halus copper slag, Makin tinggi pula kuat tekan beton. Pengujian ini menggunakan rasio kadar air semen sekitar 0,3.


3. Bahan serat

Selain limbah dan industri metal, bahan serat (fiber) dapat pula meningkatkan kinerja beton, yang dikenal dengan  beton berserat. Disini serat berfungsi sebagai tulangan mikro yang melindungi beton dari keretakan, meningkatkan kuat tarik dan lentur secara tak langsung. Serat juga meningkatkan  kekuatan tekan dan daktilitas beton, meningkatkan kekedapan beton, serta meningkatkan daya tahan beton terhadap beban bertulang dan beban kejut. Sistem tulangan mikro yang terbuat dari serat-serat ini bekerja berdasarkan prinsip-prinsip mekanis, yaitu berdasar pada ikatan (bond) antar serat dan beton, bukan secara kimiawi..Oleh karenanya, material komposit beton berserat akan menjadi bahan yang tak mudah retak.

Proses kimiawi dalam beton tidak akan terpengaruh dengan adanya serat dan tidak akan merugikan proses pengerasanbeton dalam jangka pendek maupun panjang. Beberapa jenis bahan serat yang dapat dipergunakan dalam beton, antara lain serat alami (rami, abaca), serat sintetis (polyproplene. polyester), nylon), serat baja, dan fiber glass. Meningkatkan kuat tarik dan lentur, meningkatkan daktilitas dan kemampuan menyerap energi saat berdeformasi, mengurangi retak akibat susut beton, meningkatkan ketahanan fatigue (beban berulang) dan meningkatkan ketahanan impact (beban tumbukan) merupakan beberapa keunggulan beton berserat.


4. Self compacting concrete

 Satu konsep terbaru untuk menciptakan beton berkinerja tinggi adalah dengan menggunakan self compacting concrete berbentuk flowoble Concrete. Konsep ini menjadi solusi agar beton dapat dituang dengan mudah dan cepat tanpa perlu dipadatkan/ digetarkan. Beton dengan mudah mengalir, mengisi rongga- rongga tulangan yang rapat tanpa mengalami bleeding atau segregasi, meskipun pada tempat- tempat sulit.
Secara umum, self compacting concrete yang diproduksi dengan bahan tambahan super plasticizer berbasis polimer, mikrosilika, serta tambahan lain yang spesifik serta ukuran agregat lebih kecil dari 20 mm, dapat menghasilkan beton bermutu dan berkinerja tinggi. Diakui Dr. lr. FX Supartono, perkembangan teknologi beton nasional sangat tertinggal dengan negara maju. Belum banyak insinyur yang menguasai dan mendalami teknologi beton bermutu dan berkinerja tinggi, khususnya dalam teknologi pencampuran material. Selain itu juga terkendala kualitas material yang ada di Indonesia.

Satu prinsip yang harus dipahami oleh para tenaga produksi beton adalah harus bisa membuat beton bermutu dengan bahan material yang ada di sekitar mereka. "Kalau mereka semua memegang prinsip itu, beton menjadi materiaI yang ekonomis dan menyenangkan," ujar Dr. lr. FX Supartono.

Konstruksi Pondasi Cakar Ayam

Dalam mendirikan bangunan- bangunan gedung, jalan-jalan dan landasan pesawat terbang di Indonesia  (juga diluar negeri) sering kali dijumpai keadaan- keadaan tanah yang menyulitkan, antara lain keadaan tanah yang terlalu lembek, sehingga tanpa cara-c ara yang khusus kita tidak dapat membangun diatasnya. Cara-cara yang khusus ini biasanya mahal biayanya dan/atau memakan waktu yang tidak sedikit, misalnya mengadakan perbaikan tanah, membuat pondasi sumuran, pondasi caisson, pondasi tiang pancang dsb.

Maka untuk mengatasi persoalan ini, Prof.Dr. Ir. Sedijatmo telah menemukan suatu cara yang relatif tidak mahal dan tidak memakan waktu, pembuatannyapun tidak sulit, dan tidak memerlukan alat- alat yang khusus dan tinggi harganya. Cara baru ini dinamakan oleh penemunya "Pondasi Cakar Ayam" dan terdiri dari pelat beton bertulang yang tebalnya 10 s/d 12 cm dan dibagian bawahnya diberi pipa- pipa beton bertulang pula yang menempel kuat-kuat pada pelat beton tersebut. Atas jasanya ini, Prof Dr. Sedijatmo menerima penghargaan ilmiah dari Senat Guru Besar ITB

Diameter pipa biasanya diambil 1,20 @ 1.50 meter dan panjangnya antara 1.50 @ 3.00 meter, sedangkan tebalnya pipa biasa diambil 8 cm."Pipa-pipa beton tsb, dimasukkan kadalam tanah yang (biasanya) lembek dan pelat betonnya berada disebelah atasnya. Pelat beton itu akan mengapung diatas tanah lembek dan pipa-pipa beton yang masuk dalam tanah itu menjaga agar pelat diatasnya tetap datar dan kaku. Pelat ini meskipun tipis namun ia bisa mencapai kekakuan (stiffness) yang besar karena pipa beton yang ada di bawahnya, dan pipa-pipa beton ini mengambil kekuatannya dari sifat-sifat tanah yang dikenal sebagai “passieve gronddruk” suatu sifat yang pada system pondasi lain tak pernah dimanfaatkan. Dengan demikian, maka jumlah materiaal yang digunakan dapat direduksi sebesar-besarnya.

Pada dasarnya systeem Cakar Ayam ini dapat digunakan untuk segala macam keadaan tanah, dari yang terlembek sampai kepada yang terkeras. Hanya dari sudut biaya maka penggunaannya akan sangat ekonomis dibanding dengan systeem lain apabila daya tahan tanah yang diizinkan (toe te laten draagvermogen) terletak antara 0,15 kg/ cm2 sampai 0,35 kg/cm2 atau 1,5 ton/m2 sampai 3,5 ton/m2.Untuk keadaan tanah semacani ini pemakaian beton keseluruhannya (pelat dan pipa-pipa) akan sebesar 0,25 s/d 0,30 m3/m2 pelat dengan tulangan tidak lebih dari 90 kg/m3 beton. Cara memasangnyapun sangat sederhana dan dapat dilakukan oleh setiap pemborong yang pernah mengerjakan pekerjaan beton bertulang.

Sebagai contoh pelat pondasi Cakar Ayam seluas 2.300 m² di Semarang selesai dikerjakan dalam waktu 3 bulan dengan baik oleh pemborong kelas menengah. Hingga kini pondasi Cakar Ayam telah dipakai dengan succes dalam proyek :
* 2 bh. hanggar dengan bentang 64 m10-bh. hoogepanningsten P.L.N.
* 2 bh. Watertorens
* 1 bh. Scheepshelling di Tg. Priok.
* 1 bh. Gereja Katolik di Jakarta.
* 2 bh. pondasi diesel generator
* 4. bh. pondasi Pusat Tenaga Listrik; Gas di Palernbangl bh. kantor Doane ( Bea Cukai) di Semarang 1 bh. gedung Bank Indonesia di Pakanbaru
* 1 bh, repair-sation IDA di Godong, Semarang1 Jembatan di Situnggak, Indramayu high tension towers P.L.N. di Gresik, Surabaya 1 gedung P.L.N. bertingkat tiga di Menteng, Jakarta1 hanggar Pertamina di Kmayoran, Jakarta high tension tower di Banjarmasin
high tension tower di Palembang
* 1 bonded Warehouse II di Ancol 'Tg. Priok'

* Pabrik Kompos di Surabaya

* Perluasan kantor Pertamina di Palembang.

Mengenai patent-nya sendiri system Cakar Ayam. tersebut telah di-patent-kan di Negara-negara : - Indonesia dengan no. octrooi 1813
- Jerman Timur
- Inggris
- Perancis
- Italia
- Belgia
- Canada
- USA
- Jerman Barat '

Sebagaimana disebutkan diatas pipa-pipa yang ada dibawah pelat merupakan alat- alat pengkaku pelat (Slab stiffeners)dan bukan merupakan alat- alat penumpu pelat, (slab supporters) karena apabila ada settlement pada pelat pipa-pipa juga akan turut turun. Jadi kalau dibanding dengan pelat dengan balok- penguat maka balok penguat itulah. yang-dilakukan oleh pipa-pipa tersebut. Bedanya ialah bahwa balok penguat tidak memanfaatkan tekanan tanah pasif, sedangkan pipa Cakar Ayam justru mengexploitir adanya tekanan tanah pasif tersebut. Dari pemikiran ini saja sudah dapat dipahami bahwa volume beton pada pipa Cakar Ayam akan kurang (less) jika dibandingkan volume beton pada pipa penguat yang berarti akan lebih ekonomis.
:

Periksalah gambar ini.
Gambar dan uraian tercebut dapat dipahami bahwa pelat akan tetap kaku berkat tekanan pasif yang ada dan ukuran-ukuran dari masing bagian konstruksi dapat ditentukan dari rumus tersebut

Juga tampak bahwa sifat2 phisik tanah (physical properties) menentukan cara positif ukuran-ukuran tersebut. Luas pelat ditetapkan dari perbandingan muatan dan daya dukung tanah yang diizinkan, yang pada konstruksi jalan maupun runways sama sekali tidak menimbulkan kesulitan.

Dibandingkan dengan perhitungan konstruksi pondasi untuk bangunan gedung, maka perhitungan untuk keperluan runways maupun jalan-jalan raya adalah jauh lebih mudah karena muatan yang diatasnya adalah kecil. Sebagai contoh muatan pada runway yang mampu untuk menahan pesawat Jumbo Jet(Boeing 747) tidak akan melebihi 1 ton/m2 dan untuk jalan raya klas 1 tidak melebihi 0,5 ton/m2. Pula untuk kapasitas runway dikemudian hari juga tidak terlalu sulit pelaksanaannya karena hanya dengan menambah tebalnya pelat beton sesuai dengan kebutuhan peningkatan. Sebagai contoh untuk landasan lapangan terbang Banjarmasin kita pergunakan pipa tengah sepanjang 1,80 m, pipa tepi 2,00 m, dan tebal pelat 10 cm sedangkan untuk runway Cengkareng ( 2x3600 mx 60 m) cukup kita pergunakan panjang pipa yang sama hanya tebal pelat yang menjadi 15 cm tebal pelat-pelat tsb, sebaiknya ditambah dengan lapisan hot mixed asphalt sebagai lapisan aus setebal 4 @ 5 cm .

Jikalau pada runway yang konvensionil hanya sebagian dari runway yang dibawah roda yang mendukung muatan, maka pada systeem Cakar Ayam secara teoritis seluruh runway ikut mendukungnya, tetapi dalam perhitungan dimabil sebagian saja dari runway yang berdekatan dengan lokasi pesawat terbang. Jadi pada Cakar Ayam ini luas bagian runway yang mendukung menyesuaikan diri dengan muatan yang ada diatasnya, suatu sifat yang tidak ada pada runway system konvensionil maupun jenis pondasi lainnya.

Terhadap benturan kapal terbang pada landasan,pada waktu kapal terbang mendarat, tidak akan mempengaruhi konstruksi ini karena shock tersebut sebagian besar telah "dimatikan” oleh pegas dan shock-absorber landing gear maupun ban udara yang ada dibawahnya. Bila benturan terlalu besar maka pesawat akan mengalami kerusakan lebih dahulu. Secara teoritis maka pelat untuk runway ini tidak perlu memerlukan sambungan dillatatie sehingga tidak menimbulkan benturan kecil pada roda yang terdapat pada runway beton bertulang yang bersambungan.Untuk keperluan maintenance dillatatie ini bisa diadakan pada jarak-jarak 100 m.

Pengaruh dari pada perbedaan suhu telah diperhitungan didalam penentuan tulangan pelat. Mungkin Saudara-Saudara ingin mehgetahui berapa % penghematan apabila kita membuat runway Cakar Ayam dibanding dengan runway konvensionil. Dari perhitungan biaya yang telah dibuat untulk keperluan lapangan terbang Sjamsudin Noor Banjarmasin kita sampai kepada angka-angka sbb.
Conventional Cakar Ayam
Rp. 100 A Rp. 68 A- ( biaya) .
470 hari 255 hari ( waktu konstruksi)
Pes. DC. 9 Pes. DC.8 (daya dukung)
Biasa minim (maintenance)
